KESÝNTÝSÝZ GÜÇ KAYNAKLARININ ÇALIÞMA ÝLKESÝ
Kritik yükleri kesintisiz beslemesinin yaný sýra gerilimin efektif deðer,
frekans ve dalga þekli gibi tipik büyüklüklerini, þebekenin saðlayamayacaðý
doðrulukta veren Kesintisiz Güç Kaynaðý sistemi þebekeden çektiði AC gerilimi önce bir
doðrultucu üzerinden DC gerilime dönüþtürür. Doðrultucu (redresör) hem yüke gerekli
biçimde enerji saðlayan eviriciyi besler, hem de ara devrede yer alan akü grubunu þarj eder.
Eviricinin (Invertör) görevi, saðlanan DC enerjiden, istenen standart efektif
deðerde ve frekansta, AC dalga þeklini üretmektir. Doðrultucu çýkýþý nominal
DC deðerde tutulur, yük evirici üzerinden beslenir. Þebeke geriliminin sýnýr
deðerlerinin dýþýna çýkmasý veya kesilmesi durumunda doðrultucu çalýþmaz.
Evirici akümülatörden çektiði DC enerjisi ile yükü kesintisiz olarak istenen
deðerde beslemeye devam eder.

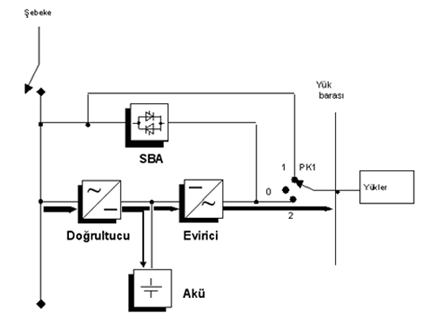

Þekil-1 KGK Blok Þemasý
Þekilden de görüleceði üzere yük
hiçbir zaman enerjisiz kalmaz. Akü grubunun depoladýðý enerji sýnýrlý olduðundan
kesinti uzun süre devam ederse doðrultucunun yedek bir motor jeneratör grubu
tarafýndan beslenmesinde yarar vardýr.
Kontrol elektroniði ünitesi,
þebeke, doðrultucu, akü ve eviriciyi sürekli olarak denetleyerek bu birimlerin
uyum içinde çalýþmasýný saðlar.
|
