3.GÖSTERGELER VE KONTROL PANELİ

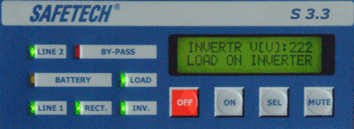

Şekil-6 Gösterge ve Kontrol Paneli

3.1 Göstergeler ve Anahtarlar

3.2 LCD Panel

Cihaza enerji verildiğinde LCD panel üst satırda cihazın markası (SAFETECH) ve modeli (S3.3) alt satırda ise cihazın çalışma durumu veya cihazda oluşan hata mesajlarının gösterildiği durumdadır.

LCD panel SEL BUTON’una her basışta KGK ile ilgili durum veya ölçüm büyüklüklerinin olduğu bir sonraki gösterge durumuna geçer. Bu durumlar sırasıyla aşağıdaki gibidir.


SAFETECH S 3.3 DURUM / HATA	Üst satırda KGK’nın markası ve modeli, alt satırda çalışma durumu ve hatalar gösterilir.
LOAD RMS -R- % -S- % -T- %	R, S ve T çıkışlarına bağlanan her bir yük miktarları cihazın gücüne göre yüzde olarak gösterilir.
LOAD RMS MAX. -R- % -S- % -T- %	R, S ve T çıkışlarına bağlanan yüklerin cihaza her enerji verildiği andan itibaren aldığı en fazla değer gösterilir.
LOAD CREST FACT. -R- % -S- % -T- %	R, S ve T çıkışlarına bağlanan yüklerin çektiği akımın tepe değerinin RMS(etkin) değerine oranı gösterilir.
BY-PASS VOLTAGE -R-(V) -S-(V) -T-(V)	By-Pass giriş hatlarına bağlanan R, S ve T fazlarının değerleri gösterilir.
INVERTER VOLTAGE -R-(V) -S-(V) -T-(V)	Evirici bloğunun oluşturduğu R, S ve T gerilim değerleri gösterilir.
OUTPUT VOLTAGE -R-(V) -S-(V) -T-(V)	KGK’nın R, S ve T çıkış değerleri gösterilir.
BYP INV FRQ BYP (Hz) INV (Hz)	By-Pass girişinin ve evirici çıkışının frekans değerleri gösterilir.
INPUT VOLTAGE -R- (V) -S- (V) -T- (V)	R, S ve T doğrultucu girişlerinin gerilim değerleri gösterilir.
INPUT CURRENT -R- (A) -S- (A) -T- (A)	R, S ve T doğrultucu girişlerinin akım değerleri gösterilir.
BATTERY V/I/TEMP (V)  (A)  (°C)	Şebekeden çalışmada doğrultucu çıkış gerilimi ve akü şarj akımı, aküden çalışmada akü gerilimi ve akü deşarj akımı gösterilir. (Her iki durumda da akü sıcaklığı gösterilir.)
SYNC STATUS SYNC OK/NOT SYNC	Eviricinin çıkışının şebekeye senkron olma durum bilgisi gösterilir.
POWER BLOCK TEMP -1- (°C) -2- (°C) -3-(°C)	Elektriksel anahtarlama elemanlarının üzerinde bulunduğu soğutma bloklarının her birinin sıcaklığı gösterilir.

LCD panelde KGK’ya ait durum bilgilerinin aktif olma şartları şu şekildir:

STARTING...	ON BUTON’una basıldığında cihaz çalışmaya başlarken
STOP MODE	KGK’ya enerji uygulandığında fakat ON BUTON’una basılmadığında
BATTERY TEST	MUTE ve SELECT BUTON’larına 3 saniye boyunca birlikte basıldığında cihaz 30 sn boyunca akü testi yaparken bu mesaj aktif olur. Bu fonksiyonunun gerçekleşmesi için KGK’nın şebekeden çalışması gerekmektedir.
LOAD ON BY-PASS	KGK yükü By-Pass’tan besliyorsa
LOAD ON INVERTER	KGK yükü eviriciden
BOOST CHARGE	Akü grubuna geçici dengeleme şarjı uygulanıyorsa (isteğe bağlı)
STOP ON COMP.	PC veya uzaktan izleme paneli ile cihaz durdurulduğunda

LCD panelde tuş takımının fonksiyonlarına bağlı olarak gösterilen mesajlar şu şekildedir:

ORDER INVERSED	SELECT BUTON’una 3 saniye basıldığında DISPLAY’deki mesajların gösterim sırasının ters çevrildiğinde
MESSAGE NO: XXX HATA MESAJI	MUTE BUTON’una basıldığında KGK’da meydana gelen olaylar gerçekleşme sırasına göre sıralanır. 1 numaralı mesaj en son gerçekleşen olayı gösterir. MUTE BUTON’una basılarak daha önce meydana 100 olaya kadar görülebilir.
NO MESSAGE	MUTE BUTON’una basıldığında mesaj kutusunda hata mesajı kayıtlı değilse
EXIT MSG. MENU	Geçmişteki hata mesajlarını izleme bölümündeyken MUTE BUTON’una 3 sn süreyle basılınca mesaj menüsünden çıkılırken
MESSAGE BOX CLEARED	Geçmişteki hata mesajlarını izleme bölümündeyken SEL BUTON’una 3 sn süreyle basılınca mesaj kutusundaki mesajlar silinirken ve mesaj menüsünden çıkılırken

LCD panelde KGK’ya ait hata bilgilerinin aktif olma şartları şu şekildir:

O.L.SHUT DOWN	KGK çıkışlarından herhangi biri aşırı yükte çalışma süresini doldurduktan sonra KGK çıkışı By-Pass hattına verilir. Bu durumda By-Pass gerilimi belirlenen sınırlar aralığında değilse
INV. OVERTEMP.	Evirici sıcaklığı 75oC’den büyük ise
BATTERY END	Akü voltajı < 300V ise
BATTERY LOW	Akü voltajı < 320V ise
BATTERY EMPTY	KGK aktif durumda değilken çalıştırılmak istendiğinde DC bara voltajı 362V’a ulaşamaz ise
BATTERY HIGH	DC bara gerilimi > 410V ise
OVERLOAD	KGK çıkışın fazlarından herhangi biri > 100 ise bu mesaj verilir. Yine KGK çıkış fazlarından en az biri; >100 ise 2.5 dakika sonra >125 ise 10 sn sonra >150 ise 2 sn sonra cihaz By-Pass durumuna geçer.
OUTPUT LOW	Evirici voltajı < 200V ise
OUTPUT HIGH	Evirici voltajı > 244V ise
LINE FAULT	Giriş fazlarından en az biri 167V- 254V aralığının dışına çıktığında bu hata oluşur ve cihaz aküden çalışır.
INVERTER FAULT	Evirici çalışmasında hata varsa
FUSE FAULT	Sigortalardan biri (evirici, akü, giriş, çıkış) sigorta hatasında aktif hale gelir
SSW FAULT	(Static Switch Fault) Statik anahtar hatası By-Pass veya Evirici çıkışlarından herhangi biri aktif olmasına rağmen çıkışta enerji yoksa aktif olan mesaj.
