AC Motor Hız Kontrol Ünitesi

AC Motor Hız Kontrol Cihazları
AC Motor Hız Kontrol Cihazları / Motor Sürücüleri

Motor Hız Kontrol Ünitesi

Yerli Üretim avantajı kolay kullanımı ve küçük boyutları ile
Data Drive Motor Hız Kontrol Cihazları / Motor sürücüleri tüm AC motor kontrol uygulamaları için en uygun seçenektir.


ileri teknoloji ürünü
SPWM Teknolojisi
IPM Modül Güç Katı
Türkiye Şebeke Koşullarına Uyumlu
Kolay kullanım ve devreye alma özelliği
2 Yıl Tam Garanti ve Teknik Servis Desteği

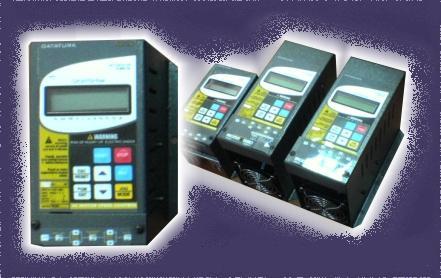

Motor Hız Kontrol Cihazı

Data Drive AC Motor Sürücüleri, 3 Fazlı Alternatif akım motorunun hızını yüksek kalkış momentiyle sıfırdan istenen değere, istenen sürede ayarlayabilen IPM - SPWM tekniğiyle çalışan modern bir Motor Hız Kontrol Cihazı'dır. Menüden motor motor maximum hızı, hızlanma süresi, yavaşlama süresi, frenleme zamanı gibi tüm sürücü uygulamalarının %80 ini oluşturan kullanıcı dostu değerleri ile, kullanıcıyı karışık teknolijilerle uğraştırmadan ayarlayabilen kolaylastırılmış ve ülkemiz şebeke şartlarına göre dizayn edilmiş yeni nesil bir AC motor hız kontrol cihazı'dır.

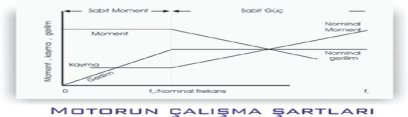

Motor Hız Kontrol Şeması

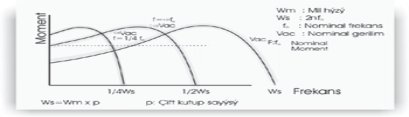

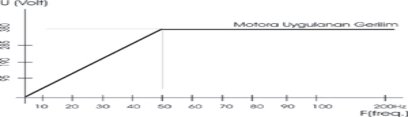

Motora Sağlanan Gerilim / Frekans Oranı

Şebekenin karakteristiklerine, motorun ve uygulamanın özelliklerine bağlı olarak gerilim / frekans oranının ayarı.

Aşırı hızda ya da aşırı hızsız tüm sabit veya değişken moment uygulamalarında

Frekans çevrim kazancı

Geçici rejimlerde, mümkün olan optimal çalışmayla çesitli güçteki makinelere sürücü adaptasyonu sağlar.
Düsük ataletli ve hızlı çevrimli makinelerden yüksek ataletli santrifüjlere kadar olan tüm uygulamalar.

Kayma Kompanzasyonu

Yük ne olursa olsun, frekansın otomatik düzeltilmesi vasıtasıyla motor hızı verilen referansta sabit tutulur.
Yük momentinin büyük değişiklik gösterdiği ve hız aralığının geniş tutulduğu tüm uygulamalarda.

 Yavaşlama rampasına Otomatik Adaptasyon

Yüksek Ataleti sebebiyle, ayarlanan zaman çok kısa ise yavaşlama rampasına adaptasyonu sağlar.
Yavaşlama rampasında kontrollü durmaya ihtiyacı olmayan tüm uygulamalarda

Anahtarlama Frekansı

Anahtarlama frekansı motorun gürültüsünü azaltmak için modüle edilmiştir.
Düşük hızda iyi sürüş kalitesi gerektiren tüm uygulamalarda.

Data Drive AC Motor hız kontrol cihazları, yazılım ve donanım bakımından en son teknoloji kullanılarak dizayn edilmiştir. Motor aşırı yük ve aşırı ısınmaya karşı korunmuştur.

Data Drive AC Motor Sürücüler, standart olarak aşırı gerilim, düşük gerilim, aşırı akım ve kısa devre korumasına sahiptir. Cihaz PWM ( Pulse Wide Modulation ) Darbe Genişlik Modülasyonu ile Sinüsoidal formda işaret üretmektedir. 8 KHz anahtarlama Frekansı ile motorun sessiz çalışması sağlanmıştır. Cihazın çıkışına birden fazla motor bağlanabilmektedir. Programlama menüsü kullanıcının çok kolay anlayabileceği basit yapıda hazırlanmıştır.


Motor Hız Kontrol Cihazları

Aşırı Gerilim Koruma : Şebeke gerilimi 380V+%20’sini 456V’u geçerse Motor Hız Kontrol Cihazı korumaya geçer.

Düşük gerilim Koruma : Şebeke gerilimi 380V -%20’sinin altına 304V’a inerse
Motor Hız Kontrol Cihazı korumaya geçer.

Aşırı Akım Koruma : Motor Akımı, Nominal akımın %200’ ünü aşarsa
Motor Hız Kontrol Cihazı / Motor Sürücüsü korumaya geçer.

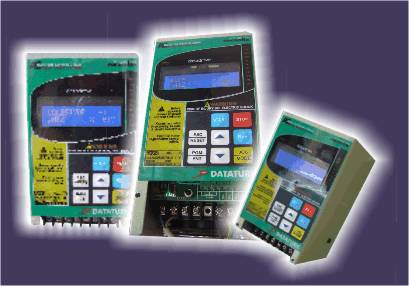

Data Drive 2VFD Serisi Motor Hız Kontrol Cihazı,
AC motor hız ayarı gerektiren çok çeşitli uygulamalar için kullanım imkanı bulmaktadır.

Özellikle gıda, tekstil, ambalaj ve paketleme, kapı otomatiği gibi çeşitli branşlarda, ayrıca pompa ve fan uygulamalarında kullanılmaktadır.

Kompakt yapısı sayesinde montaj kolaylığı ve minimum maliyeti beraber sunar.

Tasarım & Yapı

Kompakt yapıdadır.
Soğutma gövdesi sayesinde kendinden soğutmalıdır.
Çabuk ve kolay montaj ( bir kontaktör montajı kadar kolay )
Minimum parametre sayısı
Üç adet serbest programlanabilir dijital giriş
Bir 0 ...10V analog giriş
Yüksek tetikleme frekanslarında sessiz motor çalışması
Motor ve inverter için yüksek koruma
İşletme sıcaklığı :  -10°C ~ +50C°

Performans Özellikleri

Son MITSUBISHI IPM MODÜL teknolojisi

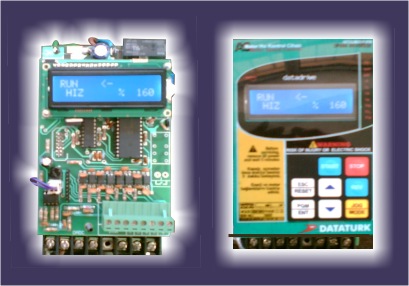

Dijital mikroişlemci kontrolü ( DSPICS )
Liner V/ f karakteristik
Hatadan sonra otomatik ReStart
Programlanabilir hızlanma ve yavaşlama rampaları
Ani akım limitleme ( CL )
Analog giriş ile hassas hız ayarı

Koruma Özellikleri
%150 aşırı yüke 60 sn. dayanabilme (sonra 240s %85 çalışma, 300s.’lik periyot içinde)
Aşırı yüksek / düşük voltaj koruması
Inverter aşırı ısınma koruması
Toprak hatası koruması
Kısa Devre Koruması

DataDrive 3 VFD serisi;
AC motor hız kontrol cihazlarımız bir çok standart uygulamayı başarıyla gerçekleştirmektedir. Özellikle; pompa, fan, ve konveyör sistemleri için uygundur. Kolay kullanımın yanında müşteri odaklı çözümler sunmak üzere dizayn edilmiştir.


Temel Karakteristikler

Kolay devreye alma
Üç adet tam izole dijital giriş
Bir adet programlanabilir analog giriş (0..10V)
Analog giriş aynı zamanda 4. dijital giriş olarak da kullanılabilir.
Bir adet programlanabilir analog çıkış (0/4..20mA)
Yüksek tetikleme frekanslarında sessiz motor çalışması
Motor ve inverter için tam koruma


Mekanik Özellikler

Modüler dizayn
Çalışma sıcaklığı -10..50°C


Performans Özellikleri

Son versiyon Mitsubishi IPM Modül Teknolojisi
Dijital mikroişlemci kontrolü
Kayma kompanzasyonu
Hatadan sonra otomatik restart
Programlanabilir hızlanma yavaşlama rampaları
10 bit çözünürlükte iki analog giriş ile hassas hız ayarı


Koruma Özellikleri

3s. %200, 60s. %150 aşırı yüklenebilirlik.
Aşırı yüksek/düşük voltaj koruması
İnverter aşırı ısınma koruması
Toprak hatası koruması
Kısa devre koruması
