3.GÖSTERGELER VE KONTROL PANELİ

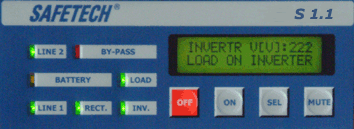

Şekil-6 Gösterge ve Kontrol Paneli

3.1 Göstergeler ve Anahtarlar

Anahtar Fonksiyon
OFF BUTON’u Doğrultucuyu ve eviriciyi kapatır (cihaz çalışır durumda iken 3sn basılı tutularak).
ON BUTON’u Doğrultucuyu ve eviriciyi çalıştırır.
SEL BUTON’u 1.Her bir basmada bir sonraki ölçümü LCD ekranda gösterir.

2.3 sn basılı tutulunca parametre ölçüm sırası ters çevrilir ve ekranda ORDER INVERSED mesajı görülür.
MUTE BUTON’u MUTE BUTON’U herhangi bir sesli mesaj verildiği durumda, sesli mesajı durdurur ve uyarı mesajları menüsüne geçer. Uyarı menüsündeyken LCD ekranın ilk satırında mesaj numarası ikinci satırında verilen mesaj görülür. Cihaz uyarı menüsündeyken MUTE BUTON’una her basışta sondan başa doğru cihazın verdiği uyarı mesajı görülür. Mesaj menüsündeyken MUTE BUTON’una 3 saniye basılı tutulursa "EXIT MSG. MENU" mesajı verilerek mesaj menüsünden çıkılır. Herhangi bir uyarı mesajı yoksa ekranda "NO MESSAGE :" görülür. Mesaj menüsündeyken SEL BUTON’una 3 saniye basılı tutulduğunda "MESSAGE BOX CLEANED!" mesajı verilerek tüm mesajlar silinir ve mesaj menüsünden çıkılır.
SEL BUTON’u ile birlikte 30 sn süre ile basıldığında Akü Test durumuna geçer ve ekranda BATTERY TEST mesajı görülür.



Gösterge Fonksiyon
LINE1 LED’i Doğrultucu giriş gerilimi kabul edilebilir limitler içerisinde ise yanar.
LINE2 LED’i By-Pass giriş gerilimi kabul edilebilir limitler içerisinde ise yanar.
BYPASS LED’i Kırmızı renkli BY-PASS LED’i KGK ilk çalıştırıldığında Evirici devreye girinceye kadar, evirici hatası veya aşırı yükten dolayı yükler By-Pass hattından besleniyor ise yanar.
BATTERY LED’i Sarı renkli BATTERY (Akü) LED’i KGK aküden çalışma durumunda kesintisiz yanar. Akü voltajı düşük oluşunca yanıp-söner.
LOAD LED’i Yeşil renkli LOAD (Yük) LED’i KGK’ya bağlı yük 0-100 arasında ise kesintisiz yanar, aşırı yükte yanıp-söner.
INV LED’i Yeşil renkli EVİRİCİ LED’i sistem yükleri evirici üzerinden besliyor ise yanar.
REC LED’i ON BUTON’una basıldığında mikroişlemci tarafından kumanda edilen doğrultucu çalışmaya başladığında yanar.




3.2 LCD Panel


LCD Panel
İki satır halinde bilgileri gösterir.

1.LCD’nin ilk satırında gösterilen ölçümler ve mesajlar:

ORDER INVERSED : SELECT BUTON’una 3 saniye basıldığında DISPLAY’deki mesajların gösterim sırasının ters çevrildiğini gösterir.
LOAD RMS[%]     : Yük yüzdesini gösterir.
MAX. LOAD[%]    : KGK açıldığından beri ulaşılan maksimum yükü gösterir.
LOAD C.F. : Yükün Crest Faktörü’nü (C.F.) gösterir.
INVERTR V[V] : Evirici çıkış gerilimin gösterir.
INV FR[Hz] : Evirici çıkış frekansını gösterir.
BY-PASS V[V] : By-Pass giriş gerilimini gösterir.
BYP FR[Hz] : By-Pass giriş frekansını gösterir.
BATT V[V] : Akü şarj veya akü gerilimini gösterir.
SYNC. OK : Eviricinin şebekeyle senkron çalıştığını gösterir.
NOT SYNC. : Eviricinin şebekeyle senkron çalışmadığını gösterir.
INV TEMP.[C] : Evirici sıcaklığını gösterir.

2. LCD’nin alt satırda gösterilen mesajların aktif olma şartları:
STARTING... : ON BUTON’una basıldığında cihaz çalışmaya başlarken
STOP MODE : KGK’ya enerji uygulandığında fakat ON BUTON’una basılmadan
BATTERY TEST : MUTE ve SELECT BUTON’larına 3 saniye boyunca birlikte basıldığında cihaz 30 sn boyunca akü testi yaparken bu mesaj aktif olur.*
LOAD ON BY-PASS : KGK yükü By-Pass’tan besliyorsa
LOAD ON INVERTER : KGK yükü Eviriciden besliyorsa
BOOST CHARGE : Akü grubuna geçici dengeleme şarjı
Uygulanıyorsa (isteğe bağlı)


LCD Panel

3.Alt satırda gösterilen hata mesajları ve aktif olma şartları:
MESSAGE BOX CLEANED! : Mesaj kutusu temizlendiğinde
EXIT MSG. MENU : MUTE BUTON’una 3 sn süreyle basılınca mesaj menüsünden çıkarken
NO MESSAGE : Mesaj kutusunda hata mesajı yoksa
MESSAGE NO : Mesaj numarasını gösterir.
O.L.SHUT DOWN : LOAD RMS > 200 ise,
INV. OVERTEMP : Evirici sıcaklığı 75°C’den büyük ise
BATTERY END : Akü voltajı < 200V ise
BATTERY LOW  :  Akü voltajı < 215V ise
BATTERY EMPTY : Akü voltajı < 240V
BATTERY HIGH : Akü voltajı > 280V
OVERLOAD : LOAD RMS > 100 ise bu mesaj verilir.
LOAD RMS > 100 ise, 2.5 dakika sonra
LOAD RMS > 125 ise, 10 sn sonra
LOAD RMS > 150 ise, 2 sn sonra cihaz By-Pass durumuna geçer.
OUTPUT LOW : Evirici voltajı < 200V ise
OUTPUT HIGH : Evirici voltajı > 244V ise
LINE FAULT : Giriş fazlarından en az biri 167V- 254V aralığının dışına çıktığında
Bu hata girişler opsiyoneldir ve şu anda aktif değildir. Cihazın bu mesajları verme koşulları şöyledir:
INVERTER FAULT : Eviricide hata varsa aktif olan mesaj
EXTERNAL STOP : Uzaktan izleme paneli ile cihaz durdurulduğunda
FUSE FAULT : Sigortalardan biri (evirici, akü, giriş, çıkış) sigorta hatasında aktif hale gelir.
SSW FAULT : (Static Switch Fault) Statik anahtar hatası By-Pass veya Evirici çıkışlarından herhangi biri aktif olmasına rağmen çıkışta enerji yoksa aktif olan mesaj.
*Not: BATTERY TEST fonksiyonunun gerçekleşmesi için KGK’nın
şebekeden çalışma durumunda olması gerekmektedir.
